Restauratie in de brede zin van het woord

Aan de Carel van Bylandtlaan in Den Haag is in 1915-1917 naar ontwerp van de Gebr. Nieukerken een kantoor gebouwd voor de Bataafse Petroleum Maatschappij, tegenwoordig welbekend als Shell International. In 1928-1930 is het gebouw uitgebreid in dezelfde traditionalistische stijl. Na de restauratie van de gevels en daken van 2015 tot 2017 is Burgy Bouwbedrijf nu - in 2019-2022 - terug voor het herstel van onder andere 2.350 kozijnen van het enorme pand.

De restauratie bij Shell behelst alle aspecten van restauratie, van ruwbouw tot fijn aftimmerwerk. De hoofdmoot van de restauratie vormt het herstel van de 2.350 kozijnen van het enorme pand. Daarnaast wordt gewerkt aan constructief metselwerk, constructief betonherstel, stucwerk van de betonnen kolommen in het pand, het stucwerk en het monumentale wandtegelwerk van de monumentale trappenhuizen, herstel van al het glas-in-lood en natuurstenen vloeren in de monumentale ruimtes, de betimmeringen in de monumentale boardrooms en herstel van de kapconstructie.

Tekst loopt door onder de foto

Shell kantoor Den Haag. Restauratie Burgy Bouwbedrijf

Veiligheid

Shell stelt zeer hoge eisen aan de veiligheid op de restauratiebouwplaats, want het bedrijf voert een ‘goal zero’-beleid. Wereldwijd werken zo’n half miljoen mensen aan bouwprojecten. Shell wil dat iedere vakman/bouwvakker ’s avonds weer veilig thuiskomt. Boy is uitvoerder bij de restauratie van het hoofdkantoor en legt uit hoe Burgy aan de veiligheidsvoorwaarden voldoet: “Voor alle werkzaamheden wordt in werkplannen omschreven wat de risico’s zijn en hoe we daarmee omgaan, hoe we die beheersen. De werkplannen gaan voor goedkeuring naar een team van veiligheidsdeskundigen van BK Ingenieurs, die door Shell zijn ingehuurd. Zij ondersteunen ons bij het opstellen van de werkplannen, keuren de werkplannen en houden toezicht bij de uitvoering.”

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Vensters

De vensters van het Shellkantoor zijn rijk uitgevoerd met een natuurstenen omlijsting, waarin een houten kozijn is geplaatst. Ruim dertig jaar gelden zijn de oorspronkelijke stalen ramen vervangen door aluminium exemplaren, waarvoor de historische houten kozijnen soms onherstelbaar werden gewijzigd. Waar het kan, zijn - volgens de uitgangspunten van de restauratieladder -  de kozijnen na zorgvuldige inspectie hersteld en waar nodig vervangen. De aluminium ramen worden vervangen door vaste stalen puien, naar de originele detaillering, maar wel voorzien van isolatieglas met een zonwerende coating. De restauratie is een mooie gelegenheid om het pand duurzamer te maken. Bij de eerdere restauratie van de daken en gevels hebben Boy en zijn team de natuurstenen vensters al in ere hersteld.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Kapconstructie

De kapconstructie van gebouw C30 van het hoofdkantoor van Shell is zo hoog dat er twee verdiepingen in passen, een verdieping met kantoren (de derde verdieping van het gebouw) en een verdieping voor technische installaties (de vierde verdieping). Toen alle muren en betimmeringen van de oude kantoren waren verwijderd, kwam aan het licht dat bij verbouwingen in het verleden delen van de kapconstructie, zoals spanten, trekschoren, blokkelen en kreupele stijlen zijn weggezaagd. De hele kapconstructie is nagelopen en de ontbrekende onderdelen zijn teruggebracht. Soms gaat het om een heel spant, op andere plekken om trekschoren of blokkelen.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Betonskelet

In 1928, het bouwjaar van het Shellgebouw, stond de betonbouw nog in de kinderschoenen. De aanpak was vrij experimenteel. Bij het weghalen van alle betimmeringen en al het stucwerk van het betonskelet zijn grindnesten gevonden. Bij het gieten van het beton – een mengels van cement en grind - heeft het grind zich op sommige plekken opgehoopt tot een ‘grindnest’. In zo’n grindnest zit er te weinig mortel tussen het grind. Dat maakt het beton op zo’n plek minder sterk. Om de originele sterkte terug te krijgen zijn scheuren geïnjecteerd met epoxy. Sparingen en gaten, die in de loop der jaren zijn ontstaan bij verbouwingen, zijn dichtgezet.

De betonnen vloeren op de zolder vertoonden breuklijnen. Deze schade is veroorzaakt doordat de wapening in het beton niet op de juiste plek lag. Op basis van berekeningen zijn lijnen uitgezet om sleuven te maken voor extra wapening. Zo ontstaat een geheel van aan elkaar gekoppelde vloerveldjes, die voldoende sterk zijn om de krachten op de vloer op te vangen.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Overkapping binnentuin

De binnentuin van het C30-gebouw van Shell in Den Haag kreeg een glazen overkapping. Aan de vaklieden van Burgy Bouwbedrijf de opdracht om een goede aansluiting te creëren tussen de monumentale houten kap en de nieuwe overkapping. Daarvoor is de bestaande kapvoet aangepast: de nieuwe goot wordt namelijk een stuk hoger en daarvoor moet de kapvoet een stukje terug wijken. De goot mag absoluut niet afsteunen op de draagconstructie van de overkapping. Die moet namelijk langs alle gevels 2 centimeter ruimte hebben om onder weersinvloeden te kunnen krimpen en uitzetten, terwijl de aansluiting van de overkapping op het dank wel 100 % waterdicht moet zijn. Voor het werk aan de glazen overkapping over de binnentuin is een immense steiger geplaatst. Op goothoogte is vervolgens een tijdelijk werkvloer gemaakt.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Deuren

De indeling van het gebouw wordt aangepast aan de wensen van deze tijd. Dat heeft gevolgen voor de 116 oorspronkelijke, houten paneeldeuren van het gebouw. In de nieuwe indeling zijn niet alle deuren meer nodig. De conditie van de deuren verschilt nogal en daarom is ervoor gekozen om de beste deuren terug te plaatsen. Dat betekent dat een deur niet per se naar zijn oude plek terug gaat. Omdat iedere deur en ieder kozijn zijn eigen unieke maatvoering heeft, staan onze vaklieden voor de uitdaging om de deuren die op een nieuwe plek geplaatst worden, en hun de kozijnen, stuk voor stuk in maatvoering aan elkaar aan te passen. Daarnaast moet al het hang- en sluitwerk worden vernieuwd om de vereiste grenswaarde van geluidwerendheid te bereiken.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

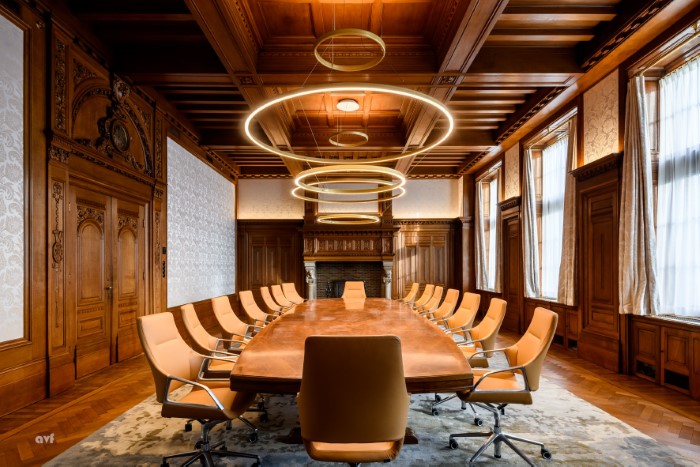

Historische interieurs boardrooms

Het C30-gebouw heeft een aantal historische boardrooms, die helemaal zijn afgetimmerd met prachtige lambriseringen en fijn houtsnijwerk. Om het asbest achter de lambriseringen te verwijderen, zijn de ruimtes helemaal ontmanteld. Bij de terugplaatsing van de lambriseringen moeten er kleine aanpassingen gedaan worden om alle onderdelen goed te laten aansluiten nu er nieuwe stalen puien in de kozijnen zijn geplaatst.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Het terugplaatsen van het parket in een van de boardrooms van het C30-gebouw van Shell in Den Haag is, na maanden werk aan de 2.350 kozijnen, weer eens iets heel anders voor onze timmerlieden. Voor de demontage is het parket getaped en zijn alle parketdeeltjes apart genummerd. De tape helpt bij het terugleggen van de puzzel. De visgraat moet perfect op 45 graden liggen, wat gecontroleerd wordt met een mal. Het parket wordt blind vernageld.

Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

De boardroom van het C30-gebouw van Shell in Den Haag krijgen nieuwe convectoren bij. Voor de nieuwe convectorbetimmeringen hebben timmerman Henry en werkvoorbereider Roy samen nauwkeurige metingen verricht. Vanuit Henry’s werktekening naar voorbeeld van de historische lambrisering maken Roy en Henry op de computer een digitale uitwerking. Aan de hand van die digitale uitwerking worden de beitels besteld waarmee chef machinale Gidion in de werkplaats de benodigde onderdelen op de freesmachine kan maken.

Meer over de restauratie van de kozijnen:
Aanneemovereenkomst Shell getekend, Restauratie van 2.350 kozijnen

Meer over de veiligheid op de bouwplaats bij Shell:
Veiligheid op het allerhoogste niveau

Meer over de aanpassingen voor de glazen overkapping van de binnentuin:
Kapvoet C30-gebouw Shell aangepast voor glazen overkapping binnentuin

Meer over de binnendeuren:
Houten deuren C30-Gebouw Shell in ere hersteld

Onder de slideshow staat meer informatie over de restauratie van de gevels en daken in de jaren 2015-2017 .

Een restauratie met vele aspecten, van ruwbouw tot fijn aftimmerwerk
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag
Burgy Bouwbedrijf Restauratie C30-gebouw Shell Den Haag

Héél véél vierkante meters gevel en dak

Van 2015 tot en met 2017 restaureerde Burgy Bouwbedrijf het enorme pand samen met Hurks Bouw uit Den Bosch. In totaal is maar liefst 7000 m2 dakoppervlakte en circa 9700 m2 geveloppervlakte gerestaureerd.

Grondige restauratie

Onder het toeziend oog van een team van veiligheidskundigen is het gehele casco van het hoofdkantoor van Shell grondig gerestaureerd. Wij hebben onder andere het gehele dak voorzien van nieuw leien, alle zinken goten vernieuwd en delen van de oude loodaansluiting vervangen. Ook zijn er kilometers panlatten aangebracht om het dak te voorzien van voldoende ventilatie. Het timmerwerk van de dakconstructie en de dakkapellen is grondig aangepakt.

Het gevelmetselwerk was beschadigd door zettingen van het gebouw en schade door corrosie van (blind)staal. Veel scheuren zijn ingeboet en het voegwerk is partieel hersteld. Daarnaast zijn alle sierankers van de gevel teruggebracht in originele staat. Door de vele stalen doken was het ook noodzakelijk om veel van de natuursteen elementen te demonteren en te restaureren.

Het houtwerk van alle goten, dakkapellen, sierlijsten maar ook alle staalwerken staan weer strak in de lak. Als bekroning van deze prachtige restauratie is de klokkentoren voorzien van een nieuw torenkruis en schitteren de gerestaureerde wijzerplaten weer boven de Haagse daken uit.

Burgy Bouwbedrijf Jeroen Directie
Meer weten?
Vraag het Jeroen.
Een kijkje vanaf de steigers rondom het hoofdkantoor van Shell 2015-2017
Houtrot herstel dak Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
De restauratietimmerman maakt kozijnen voor het Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Plaatsen van leilatten op het dak van het Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Herstel van metselwerk. Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Plaatsen natuurstenen tympaan. Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Luchtfoto. Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Klok. Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Detail gevel. Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
Shell kantoor, Den Haag. Restauratie Burgy Bouwbedrijf
